Kit nEIS

La espectroscopia de impedancia electroquímica es una técnica compleja y aprender a usarla de manera efectiva es un desafio.

El kit nEIS es una colección de circuitos de prueba para analizadores de impedancia electroquímica que simulan tareas de medición comunes como la evaluación del estado de baterías o recubrimientos, o problemas genéricos como impedancias muy bajas o muy altas.

Está pensado como una herramienta educativa y como referencia para ajustar los parámetros de un analizador electroquímico.



En el kit nEIS encontrará ejemplos intuitivos para mediciones comunes junto con hojas de referencia que ofrecen sugerencias y ejemplos.

Todos los componentes tienen valores específicos, lo que le permite analizar sus espectros para averiguar si los valores medidos coinciden con lo que están en la placa.

Conocer el resultado esperado permite ajustar la configuración de su dispositivo EIS porque siempre puede juzgar objetivamente si un cambio ha mejorado el resultado.

La espectroscopia de impedancia electroquímica es una técnica compleja y aprender a usarla de manera efectiva es un desafio.

El kit nEIS es una colección de circuitos de prueba para analizadores de impedancia electroquímica que simulan tareas de medición comunes como la evaluación del estado de baterías o recubrimientos, o problemas genéricos como impedancias muy bajas o muy altas.

Está pensado como una herramienta educativa y como referencia para ajustar los parámetros de un analizador electroquímico.

En el kit nEIS encontrará ejemplos intuitivos para mediciones comunes junto con hojas de referencia que ofrecen sugerencias y ejemplos.

Todos los componentes tienen valores específicos, lo que le permite analizar sus espectros para averiguar si los valores medidos coinciden con lo que están en la placa.

Conocer el resultado esperado permite ajustar la configuración de su dispositivo EIS porque siempre puede juzgar objetivamente si un cambio ha mejorado el resultado.

Paneles nEIS

El kit nEIS consta de cuatro paneles con circuitos impresos y conectores banana de 4 mm para conectar un analizador de impedancia. Además, algunos paneles tienen elementos interactivos que permiten diferentes escenarios experimentales.

Cada panel tiene una hoja de instrucciones laminada separada con descripciones e ideas de experimentos que están diseñadas para su uso en laboratorios o cursos prácticos.

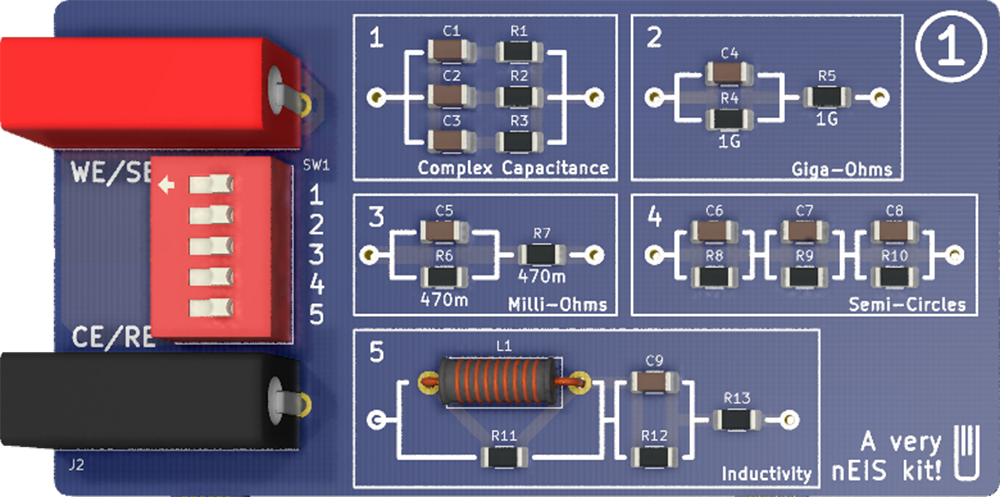

Panel 1

El panel 1 se compone de 5 experimentos diferentes que van, desde ejemplos ilustrativos, hasta desafíos de medición.

El experimento activo se selecciona mediante un interruptor integrado.
  • Experimento 1: ilustra la utilidad de diferentes funciones de transferencia
  • Experimento 2: te desafía a medir impedancias grandes (giga-ohmios) con precisión.
  • Experimento 3: te desafía a medir con precisión impedancias pequeñas (mili-ohmios).
  • Experimento 4: genera como resultado un buen ejemplo de espectro de tres semicírculos de impedancia.
  • Experimento 5: muestra el efecto que puede tener la inductividad en un espectro.

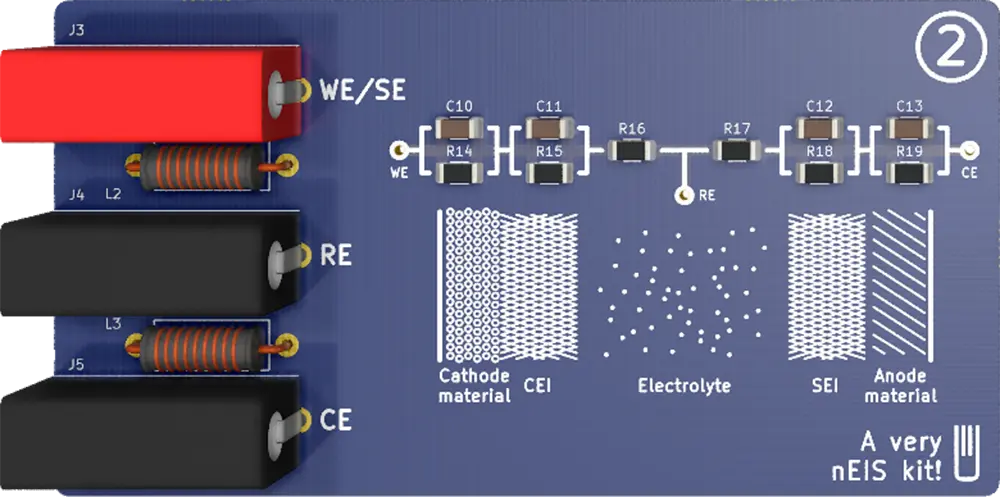

Panel 2

El tablero 2 ilustra la utilidad de las mediciones con tres electrodos en ensayos con baterías.

Descubra cómo un electrodo de referencia ayuda a separar las contribuciones de las dos interfaces de batería
y como los experimentos con dos y tres electrodos se ajustan

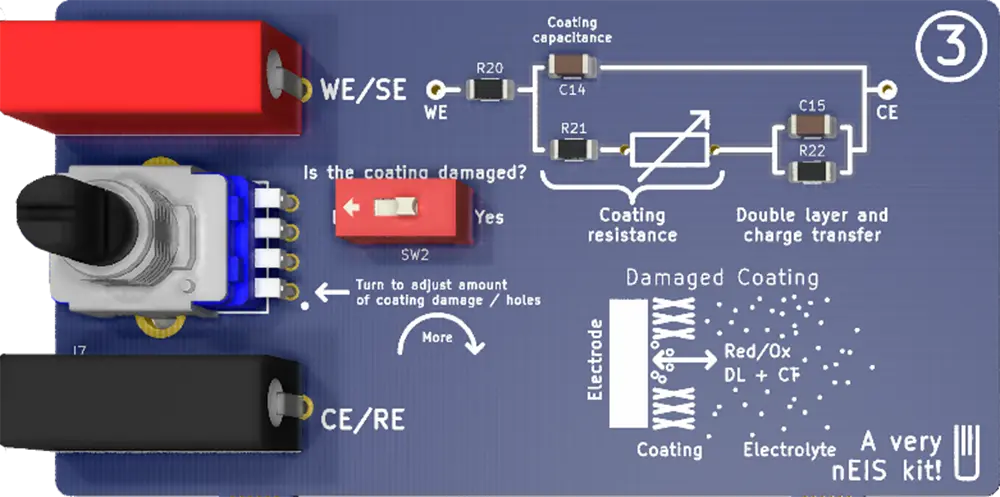

Panel 3

El Panel 3 muestra los espectros de impedancia típicos de metales cubiertos con un recubrimiento dieléctrico, como una laca.

Los recubrimientos pueden dañarse y provocar corrosión.
Esto se puede simular en la placa habilitando o deshabilitando el daño al revestimiento mediante un interruptor.

La cantidad de daño se puede variar girando un potenciómetro, mostrando la transición entre
daño mínimo y máximo

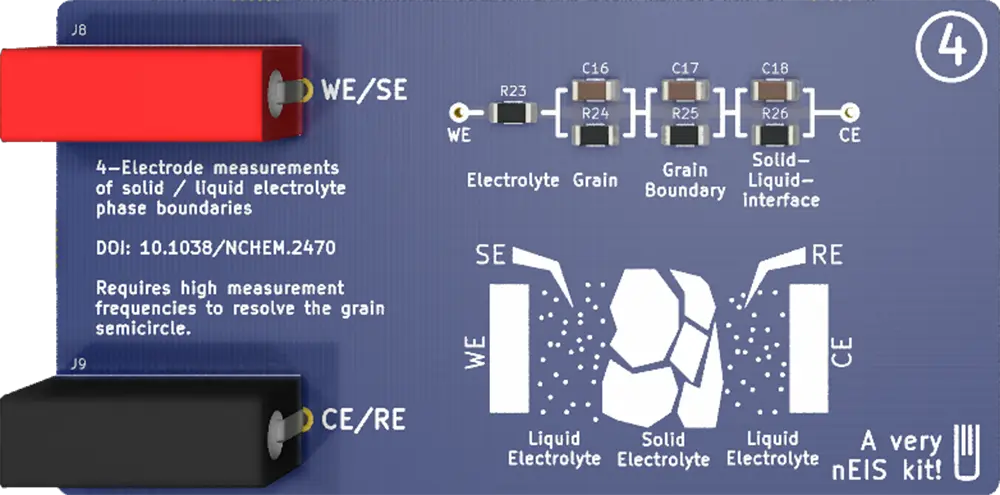

Panel 4

El Panel 4 se deriva de un experimento de cuatro electrodos en interfaces líquido/sólido, que muestran diferentes rutas de transporte de carga.

La naturaleza de estos procesos contribuyen en el dominio de frecuencias muy altas de un espectro.

Paneles nEIS

El kit nEIS consta de cuatro paneles con circuitos impresos y conectores banana de 4 mm para conectar un analizador de impedancia. Además, algunos paneles tienen elementos interactivos que permiten diferentes escenarios experimentales.

Cada panel tiene una hoja de instrucciones laminada separada con descripciones e ideas de experimentos que están diseñadas para su uso en laboratorios o cursos prácticos.

El panel 1 se compone de 5 experimentos diferentes que van, desde ejemplos ilustrativos, hasta desafíos de medición.

El experimento activo se selecciona mediante un interruptor integrado.

  • Experimento 1: ilustra la utilidad de diferentes funciones de transferencia
  • Experimento 2: te desafía a medir impedancias grandes (giga-ohmios) con precisión.
  • Experimento 3: te desafía a medir con precisión impedancias pequeñas (mili-ohmios).
  • Experimento 4: genera como resultado un buen ejemplo de espectro de tres semicírculos de impedancia.
  • Experimento 5: muestra el efecto que puede tener la inductividad en un espectro.

El tablero 2 ilustra la utilidad de las mediciones con tres electrodos en ensayos con baterías.


Descubra cómo un electrodo de referencia ayuda a separar las contribuciones de las dos interfaces de batería y cómo encajan los experimentos de dos y tres electrodos.

El Panel 3 muestra los espectros de impedancia típicos de metales cubiertos con un recubrimiento dieléctrico, como una laca.

Los recubrimientos pueden dañarse y provocar corrosión. Esto se puede simular en la placa habilitando o deshabilitando el daño al revestimiento mediante un interruptor.

La cantidad de daño se puede variar girando un potenciómetro, mostrando la transición entre daño mínimo y máximo.

El Panel 4 se deriva de un experimento de cuatro electrodos en interfaces líquido/sólido, que muestran diferentes rutas de transporte de carga.

La naturaleza de estos procesos contribuyen en el dominio de frecuencias muy altas de un espectro.

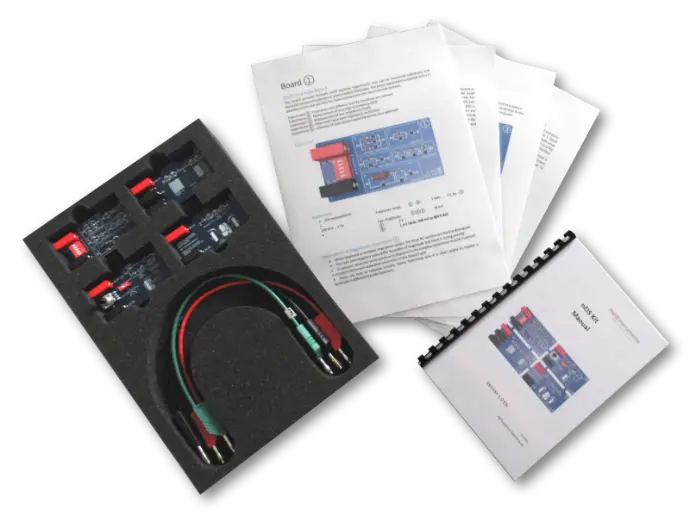

El kit nEIS incluye:

  • 4 paneles individuales
  • Manual general (A5)
  • Hojas experimentales individuales (A4) plastificadas
  • 3 cables de conexión tipo banana de 4mm

El kit se envía en una caja forrada de espuma.

El kit nEIS incluye:

  • 4 paneles individuales
  • Manual general (A5)
  • Hojas experimentales individuales (A4) plastificadas
  • 3 cables de conexión tipo banana de 4mm

El kit se envía en una caja forrada de espuma.
